一、概述

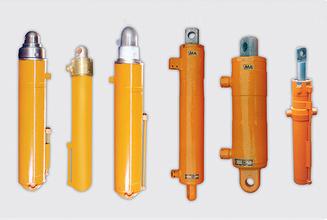

     液压支架千斤顶是与液压支架、悬移顶梁液压支架配套使用的千斤顶类产品。产品执行标准：MT97-92《液压支架千斤顶技术条件》。

二、结构

     液压支架用千斤顶是外部供液的液压千斤顶。千斤顶所需的工作液体由支架中的胶管、压力控制阀、操纵阀等组成的管路系统供给。

     液压支架千斤顶结构示意图：

1.缸底 2.压盘 3.半环 4.缸筒 5.活塞杆 6.蕾型圈 7.导向环 8.防尘圈 9.缸盖 10. O形圈 11.卡环 12.导向套 13.O形圈 14.通液管 15.接头座 6.活塞 17.鼓型圈 18.卡箍 19.O形圈

三、技术特性

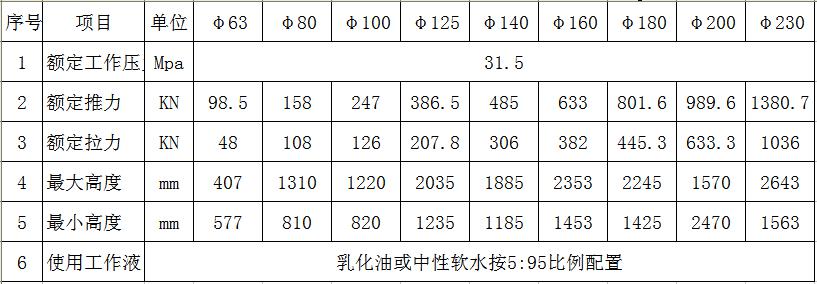

     根据《液压支架千斤顶技术条件》标准，我厂生产φ63、φ80、φ100、φ125、φ140、φ160、φ180、φ200、φ230缸径多种规格的液压支架千斤顶，其主要的技术特征如下表：
